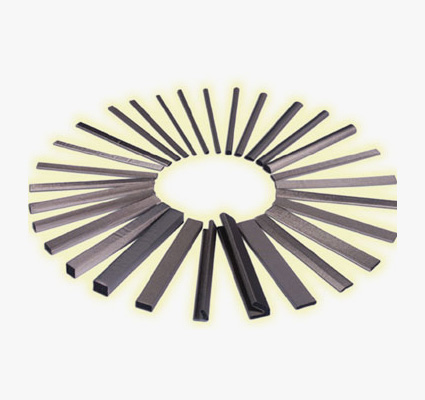

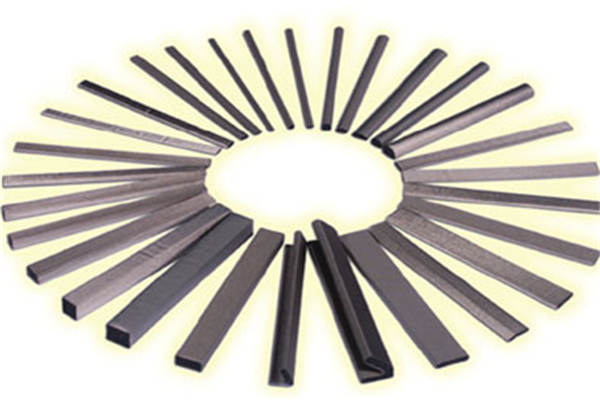

派克固漂亮SOFT-SHIELD 3500系列导电泡棉(镀镍聚酯纤维导电布衬垫)
-预先切割的条状利便应用
-导电PSA压敏黏合剂(PSA)优化了衬垫粘合和电子接口界面阻抗
-优良的压缩设定特征优于古板的导电泡棉
-低关闭力要求
-多重关闭循环后体现出稳固的电气性能(通过电阻)
-RoHS认证 和UL 94V-0 阻燃率
-低变位率(5%)SOFT-SHIELD- 4850 系列衬垫体现出完善的电气特征
SOFT-SHIELD 3500系列导电泡棉(镀镍聚酯纤维导电布衬垫) √关闭力低 √本钱低 √定做的断面 √标准长度,定制剪切,冲切,在疏散纸上的轻切件,可利便的“撕 和粘”接地应用 |

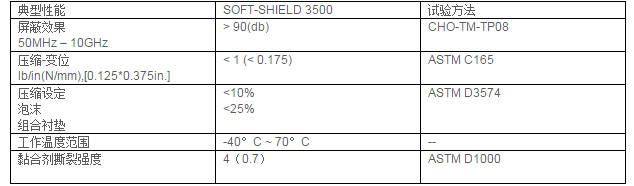

表一

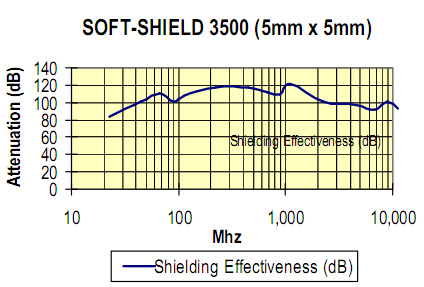

表二:屏障效果
效劳器面板和刀片卡
盖密封
门封条
EMI/排气口密封窗
刷新的接地路径
矩形剖面 |
||||||
形状号 |
宽 |
高 |
|
形状号 |
宽 |
高 |
3101 |
0.118 (3.0) |
0.079 (2.0) |
3161 |
0.394 (10.0) |
0.394 (10.0) |
|
3102 |
0.118 (3.0) |
0.118 (3.0) |
3164 |
0.472 (12.0) |
0.079 (2.0) |
|
3104 |
0.157 (4.0) |
0.079 (2.0) |
3173 |
0.500 (12.7) |
0.126 (3.2) |
|
3106 |
0.157 (4.0) |
0.118 (3.0) |
3174 |
0.500 (12.7) |
0.252 (6.4) |
|
3107 |
0.157 (4.0) |
0.157 (4.0) |
3175 |
0.500 (12.7) |
0.374 (9.5) |
|
3108 |
0.189 (4.8) |
0.126 (3.2) |
3176 |
0.500 (12.7) |
0.500 (12.7) |
|
3109 |
0.197 (5.0) |
0.079 (2.0) |
3187 |
0.591 (15.0) |
0.079 (2.0) |
|
3110 |
0.197 (5.0) |
0.098 (2.5) |
3190 |
0.591 (15.0) |
0.196 (5.0) |
|
3113 |
0.197 (5.0) |
0.197 (5.0) |
3195 |
0.626 (15.9) |
0.126 (3.2) |
|
3120 |
0.236 (6.0) |
0.079 (2.0) |
3298 |
0.197 (5.0) |
0.138 (3.5) |
|
3126 |
0.236 (6.0) |
0.236 (6.0) |
3299 |
0.252 (6.4) |
0.370 (9.4) |
|
3128 |
0.252 (6.4) |
0.126 (3.2) |
3270 |
0.252 (6.4) |
0.252 (6.4 ) |
|
3129 |
0.252 (6.4) |
0.157 (4.0) |
3300 |
0.276 (7.0) |
0.276 (7.0) |
|
3130 |
0.256 (6.5) |
0.157 (4.0) |
3311 |
0.295 (7.5) |
0.197 (5.0) |
|
3132 |
0.264 (6.7) |
0.098 (2.5) |
3312 |
0.315 (8.0) |
0.118 (3.0) |
|
3133 |
0.276 (7.0) |
0.079 (2.0) |
3313 |
0.315 (8.0) |
0.394 (10.0) |
|
3136 |
0.315 (8.0) |
0.079 (2.0) |
3318 |
0.354 (9.0) |
0.157 (4.0) |
|
3138 |
0.315 (8.0) |
0.157 (4.0) |
3322 |
0.394 (10.0) |
0.217 (5.5) |
|
3139 |
0.315 (8.0) |
0.197 (5.0) |
3323 |
0.394 (10.0) |
0.276 (7.0) |
|
3148 |
0.374 (9.5) |
0.126 (3.2) |
3329 |
0.394 (10.0) |
0.787 (20.0) |
|
3149 |
0.374 (9.5) |
0.252 (6.4) |
3335 |
0.512 (13.0) |
0.098 (2.5) |
|
3150 |
0.374 (9.5) |
0.374 (9.5) |
3336 |
0.512 (13.0) |
0.138 (3.5) |
|
3151 |
0.394 (10.0) |
0.079 (2.0) |
3337 |
0.512 (13.0) |
0.197 (5.0) |
|
3154 |
0.394 (10.0) |
0.157 (4.0) |
3339 |
0.512 (13.0) |
0.276 (7.0) |
|
3156 |
0.394 (10.0) |
0.197 (5.0) |
3342 |
0.512 (13.0) |
0.413 (10.5) |
|
3159 |
0.394 (10.0) |
0.315 (8.0) |
3358 |
0.787 (20.0) |
0.394 (10.0) |
D型剖面 |
||
形状号 |
宽 |
高 |
3601 |
0.091 (2.3) |
0.091 (2.3) |
3602 |
0.091 (2.3) |
0.126 (3.2) |
3607 |
0.150 (3.8) |
0.059 (1.5) |
3608 |
0.150 (3.8) |
0.118 (3.0) |
3648 |
0.150 (3.8) |
0.091 (2.3) |
3610 |
0.197 (5.0) |
0.078 (2.0) |
3611 |
0.197(5.0) |
0.197(5.0) |
3617 |
0.256 (6.5) |
0.197 (5.0) |
3618 |
0.256 (6.5) |
0.236 (6.0) |
3649 |
0.236 (6.0) |
0.157 (4.0) |
3650 |
0.252 (6.4) |
0.142 (3.6) |
3616 |
0.256 (6.5) |
0.134 (3.4) |
3622 |
0.354 (9.0) |
0.118 (3.0) |
2624 |
0.374 (9.5) |
0.126 (3.2) |
3626 |
0.374 (9.5) |
0.252 (6.4) |
3628 |
0.394 (10.0) |
0.079 (2.0) |
3643 |
0.500 (12.7) |
0.374 (9.5) |
C型剖面 |
||
形状号 |
宽 |
高 |
3803 |
0.315 (8.0) |
0.315 (8.0) |
3806 |
0.421 (10.7) |
0.386 (9.8) |
3830 |
0.421 (10.7) |
0.465 (11.8) |
3831 |
0.421 (10.7) |
0.394 (10.0) |
3807 |
0.579 (14.7) |
0.673 (17.1) |
P型剖面 |
||
形状号 |
宽 |
高 |
3816 |
0.520 (13.2) |
0.130 (3.3) |
隐形剖面 |
||
形状号 |
宽 |
高 |
3823 |
0.394 (10.0) |
0.100 (2.54) |
3828 |
0.320 (8.10) |
0.120 (3.00) |
3839 |
0.500 (12.7) |
0.140 (3.56) |
3840 |
0.300 (7.60) |
0.100 (2.54) |
3842 |
0.675 (17.1) |
0.197 (5.00) |
3844 |
0.500 (12.7) |
0.080 (2.00) |
3845 |
0.675 (17.1) |
0.080 (2.00) |
3850 |
0.625 (16.0) |
0.134 (3.40) |
3856 |
0.300 (7.62) |
0.080 (2.00) |
3890 |
0.400 (10.2) |
0.120 (3.05) |
3891 |
0.500 (12.7) |
0.157 (4.00) |
3894 |
0.500 (12.7) |
0.215 (5.50) |
3902 |
0.564 (14.3) |
0.070 (1.80) |
3913 |
0.629 (16.0) |
0.350 (12.7) |
3922 |
0.110 (2.80) |
0.620 (15.75) |
3926 |
0.255 (6.50) |
0.122 (3.10) |
刀的边沿轮廓剖面 |
||
形状号 |
宽 |
高 |
3810 |
0.500 (12.7) |
0.100 (2.5) |
3811 |
0.752 (19.1) |
0.252 (6.4) |
3816 |
0.445 (11.3) |
0.100 (2.5) |
3808 |
0.492 (12.5) |
0.137 (3.5) |
扁条形剖面 |
||
形状号 |
宽 |
高 |
3211 |
0.118 (3.0) |
0.039 (1.0) |
3214 |
0.157 (4.0) |
0.039 (1.0) |
3216 |
0.197 (5.0) |
0.002 (0.5) |
3217 |
0.197 (5.0) |
0.039 (1.0) |
3219 |
0.197 (5.0) |
0.059 (1.5) |
3224 |
0.276 (7.0) |
0.039 (1.0) |
3226 |
0.276 (7.0) |
0.059 (1.5) |
3230 |
0.315 (8.0) |
0.039 (1.0) |
3232 |
0.394 (10.0) |
0.020 (0.5) |
3233 |
0.394 (10.0) |
0.039 (1.0) |
3234 |
0.394 (10.0) |
0.047 (1.2) |
3241 |
0.512 (13.0) |
0.059 (1.5) |
3268 |
0.157 (4.0) |
0.020 (0.5) |
3370 |
0.157 (4.0) |
0.059 (1.5) |
3392 |
0.512 (13.0) |
0.039 (1.0) |
I.O. |
宽 |
高 |
3244 |
0.709 (18.0) |
0.079 (2.0) |
3260 |
1.575 (40.0) |
0.079 (2.0) |
3261 |
1.575 (40.0) |
0.126 (3.2) |
3402 |
0.984 (25.0) |
0.079 (2.0) |
标准的压敏黏合剂牢靠带(PSA)使SOFT-SHIELD 3500系列 使用更为利便。装置之前应该用(IPA)异丙醇溶剂洗濯法兰外貌。用带刃的剃刀即可将衬垫拆卸和重装。
